SENSOR TRANSDUTOR ULTRASÔNICO A221
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Ultrassônico
A zona cega está somente 3 cm à frente, permite detectar o objeto muito próximo à frente.
Parâmetros Básicos:
| Saída PWM | Unidade | Observação | |
|---|---|---|---|
| Voltagem de entrada | 5 | V | CC |
| Trabalho Médio Atual | ≤15 | MA | (1) |
| Valor Pico-Pico Atual | 60 | MA | |
| Distância zona cega | 0-3 | Cm | |
| Alcance do Objeto Plano | 3-420 | Cm | (2) |
| Ciclo trabalho | Controlado | Ms | |
| Modo saída | PWM | - | (3) |
| Medição Temperatura Ambiente Precisão | ±(1 + S * 0,5%) | Cm | (2) |
| A frequência Central da Sonda | 40K ± 1,0 K | Hz | |
| Temperatura Compensasão | Não | - | |
| Temperatura trabalho | -15~60 | ℃ | |
| Temperatura de Armazenamento | -25~80 | ℃ | |
| Umidade do trabalho | ≤80% | RH | (5) |
| Umidade de Armazenamento | ≤90% | RH | (5) |
Informações Gerais:
Tensão De Trabalho: 5V
Corrente média do trabalho: 《 15mA
Corrente máxima: 60mA
Distância área cega: 0-3cm
Alcance do objeto plano: 3-400cm
Ciclo do trabalho: controlled /100ms
Saída modo: PWM
PWM = Modulação Largura do Pulso.
Características:
Nome do Produto: Módulo Sensor Ultrassônico com 2 sondas (1 emissor e 1 receptor)
Detectando a escala: 3 ~ 400cm, 1.2 “~ 177” (objeto liso)
Zona cega: 0 ~ 3cm (0 ~ 1.2 “)

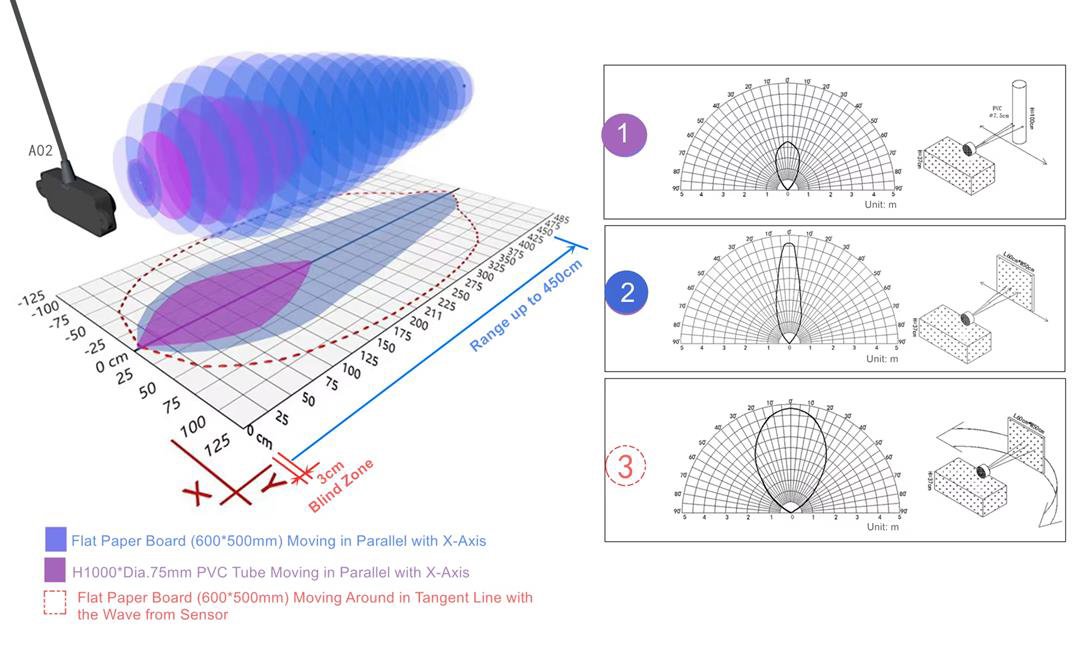

Ângulo mensurável: Aproximadamente 60 °
Tipo de sáida: PWM controlado, interruptor, RS485
Tipo de conector de saída: HY2.0-4P
WorkingTemperature: -15 ℃ ~ 60 ℃
Umidade de trabalho: Max. 80% RH
Tensão de trabalho: 5 ~ 24V DC para versão de saída RS485, 3.3 ~ 5V DC para os outros
Corrente de trabalho: <= 15mA para a versão de saída RS485, <= 8mA para outros
Standby atual: <5uA
Taxa Baud: 9600 bits/segundo
Nível de proteção da habitação: IP67

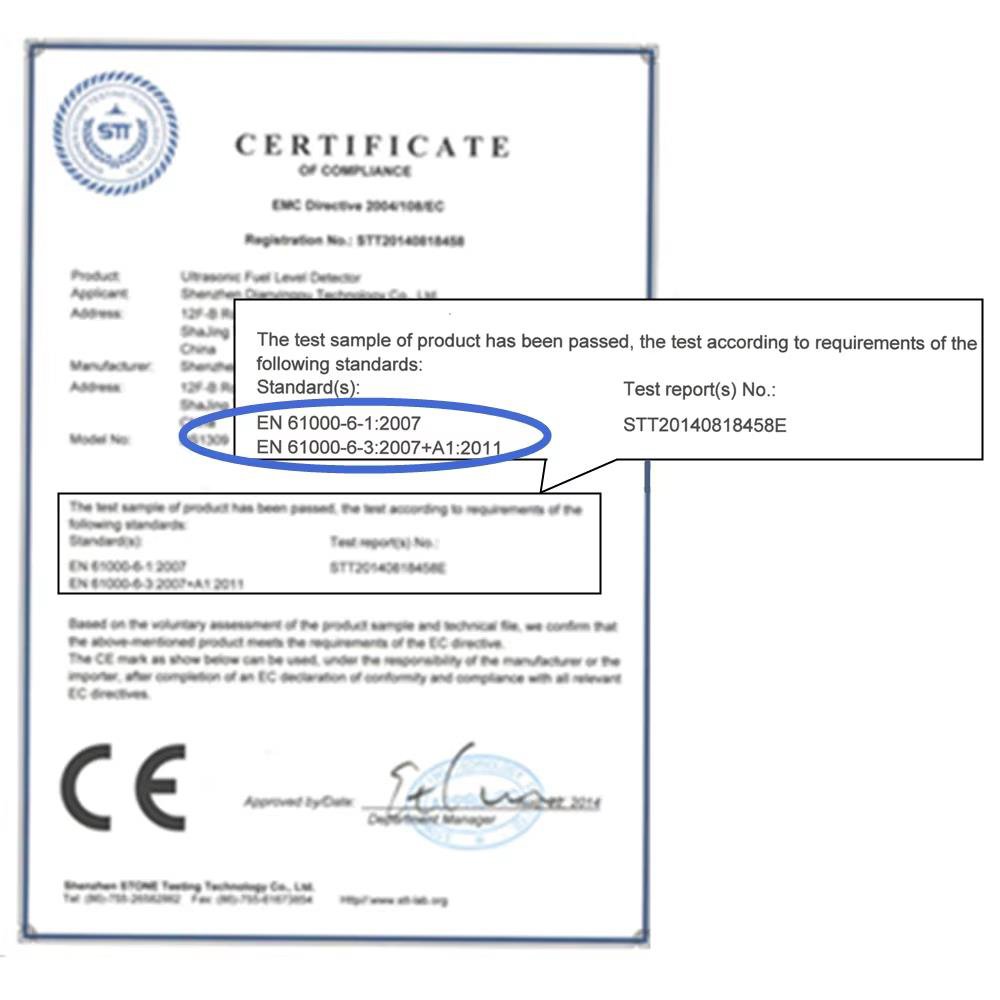

Projeto proteção eletrostática: Em conformidade com a Diretiva EMC EN61000-6-1
IEC61000-4-2 padrão
Resposta rápida
Medição precisa
Baixo consumo de energia
Temperatura operacional larga
Pequena zona cega
A zona cega está apenas 3cm à frente, permite detectar o objeto muito próximo à frente

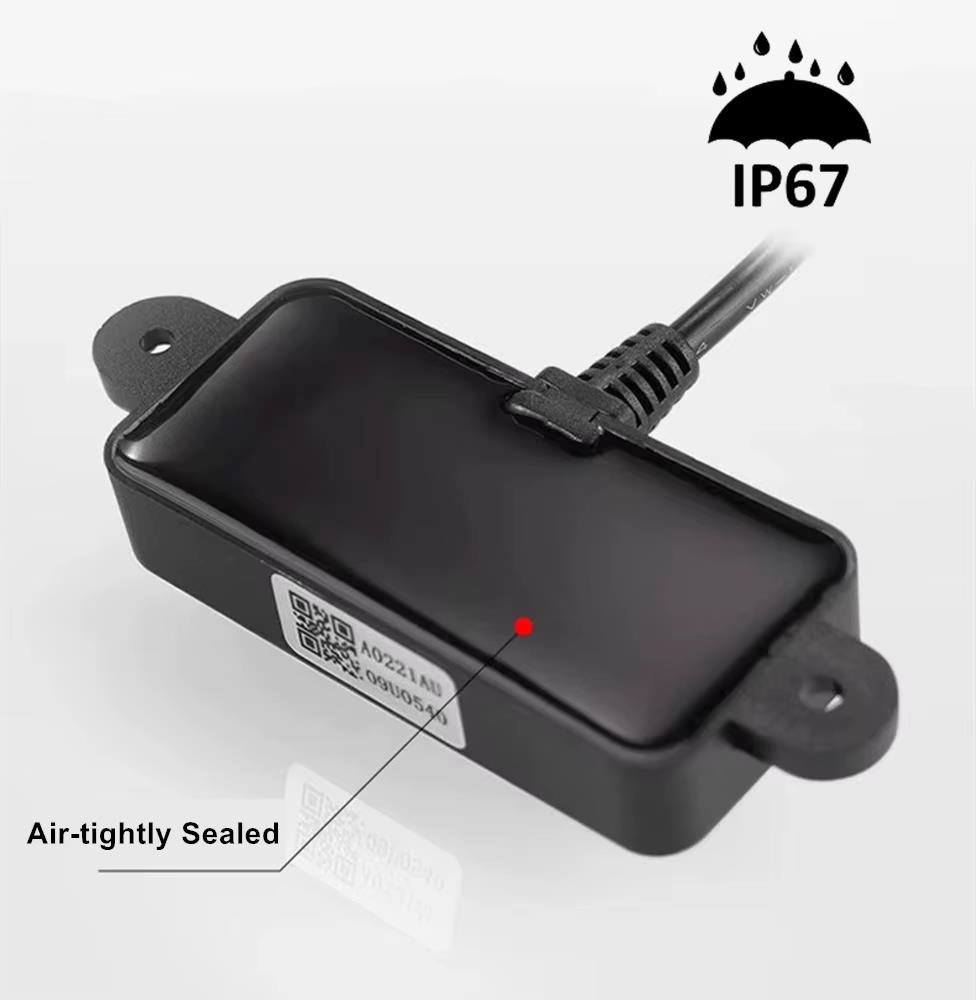

Proteção IP67
A caixa é hermeticamente selada por cola, protege com segurança o circuito e prolonga a vida útil do sensor

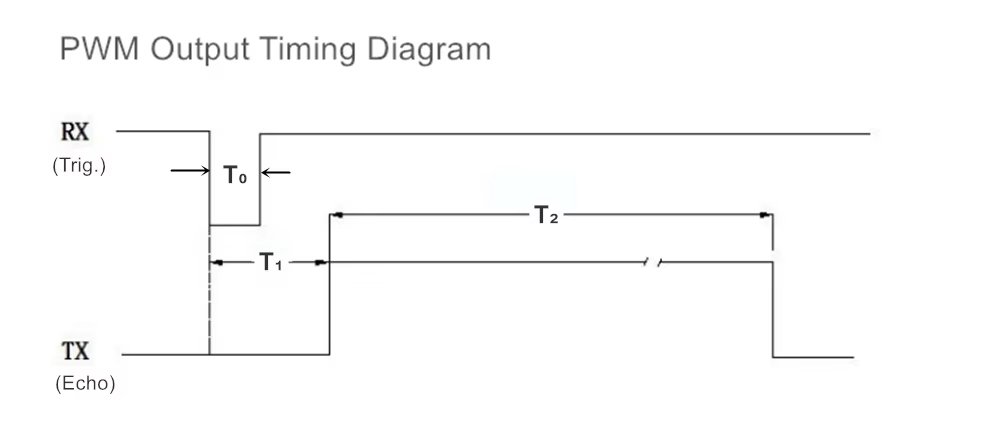

Veja o diagrama timing abaixo:
Nota: Tempo do disparador T¼= 0.1 ~ 10ms, Ti = 10 ~ 17ms; T₂ = 0,18 ~ 35ms (tempo de largura de pulso de alto nível PWM).
